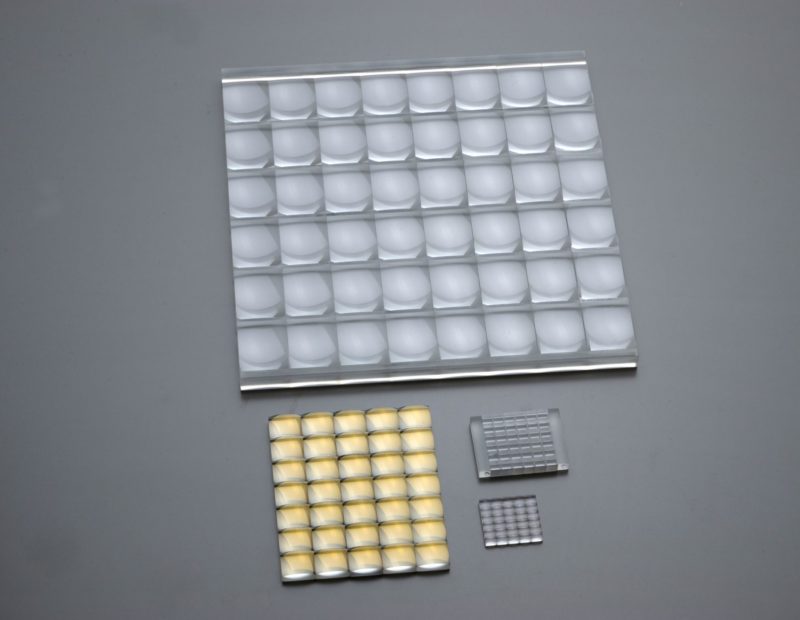

拡散照明素子:フライアイレンズ
平凸レンズ・両凸レンズ・ロッド型レンズなど
フライアイレンズ(レンズアレイ)は様々な用途に用いられており近年では小型化に対応するためモールド成形品が多くリリースされておりますが弊社のフライアイレンズはレンズ1個1個を研磨加工し、接合した製品となります。
このため微細化には不向きであるものの下記のような特徴がございます。
1)合成石英等の融点の高い材料を使用できる
2)レンズの精度が高い
3)金型等のイニシャルコストが圧倒的に安価
4)アレイ数の変更などカスタマイズに柔軟に対応できる。
平凸レンズ・両凸レンズ・ロッド型レンズ等幅広く対応しており矩形型以外に一部六角形状の製品も制作しております。
<加工仕様>
外形 | ~420mm |
---|---|
エレメント数 | ~200 |
材質 | BK7 石英ガラス |
レンズ形状 | 平凸レンズ、両凸レンズ、ドラムレンズ |
接着方法 | フリット接着、UV接着 |
